●ST-MD57H步進驅動一體機基本特性
1、寬電壓范圍輸入：輸入電壓12-40VDC寬電壓范圍輸入
2、8檔電流可調：電流最大4A
3、高細分：8檔細分可選，最高可達128細分。
4、散熱性能：該驅動器采用高性能進口芯片，具有發熱低，散熱性能高于一般的驅動器。
5、體積?。和庑蝺H57mm,高度26mm，可合成在電機上，亦可分開安裝在控制柜內，體積更小，更節省空間。
6、低成本：該一體機由于高集成度高，從真正意義上可大幅減少驅動器成本.

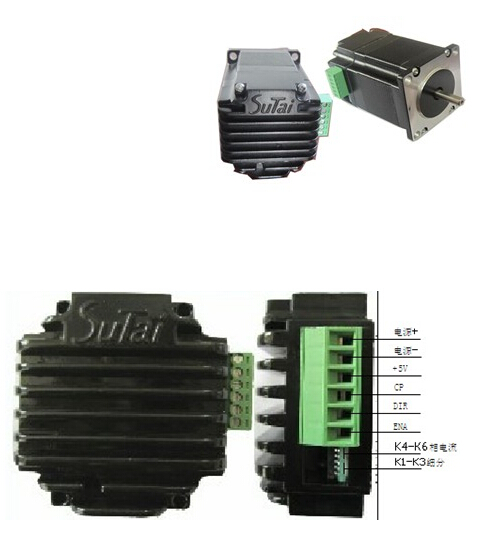

●ST-MD57H步進驅動一體機接線柱端口說明
端口1-2：DC+,DC-，輸入電壓12-45VDC寬電壓輸入
端口3：接+COM(+5V)信號電源端口
端口4：接CP(PUL)脈沖信號
端口5：接CW(DIR)方向信號
端口6：接ENA(FREE)脫機信號
DIP細分撥碼開關：123組合為細分選擇，456組合為電流選擇。

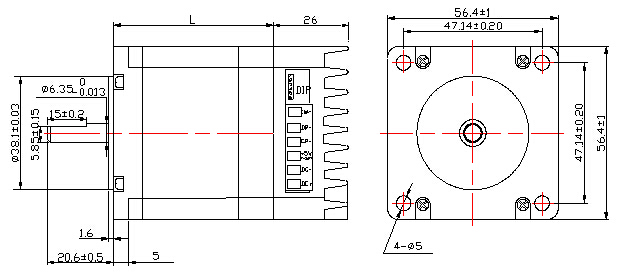

Dimensions(外形圖): unit=mm
K1, , | K2 | K3 | 細分 | K1, | K2, | K3 | 細分 |
ON | ON | ON | 2 | OFF | ON | ON | 64 |
ON | ON | OFF | 8 | OFF | ON | OFF | 128 |
ON | OFF | ON | 16 | OFF | OFF | ON | 10 |
ON | OFF | OFF | 32 | OFF | OFF | OFF | 20 |
K4, | K5 | K6, | 電流 | K4, | K5 | ,K6 | 電流 |
ON | ON | ON | 0.6 | OFF | ON | ON | 2.5 |
ON | ON | OFF | 1.2 | OFF | ON | OFF | 3.1 |
ON | OFF | ON | 1.5 | OFF | OFF | ON | 3.4 |
ON | OFF | OFF | 2.1 | OFF | OFF | OFF | 4 |
